Rete Satellitare Inmarsat
La rete Inmarsat è una rete a copertura globale garantita da 4 satelliti geostazionari opportunamente ridondati. La rete è costituita da varie stazioni che garantiscono l’accesso alla rete terrestre (LES – Land Earth Station) e da stazioni coordinatrici (NCS – Network Coordination Station – una per Area Oceanica) che assegnano "su richiesta" i canali satellitari (in commutazione) alle LES.

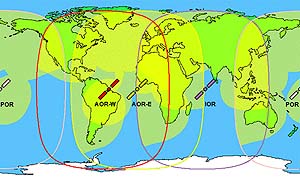

Tipi di copertura:


  • Globale Cono di copertura unico per tutta l'area oceanica illuminata dal satellite (zone evidenziate con ellissi di colore rosso/blu/giallo/rosa).
  • Spot Cono di copertura ridotta (cinque per satellite) al fine di consentire l'utilizzo di terminali mobili di dimensioni contenute (zona evidenziata con il colore giallo)

    Le stazioni satellitari terrestri Inmarsat di Telecom Italia
    Situate presso il Centro Spaziale del Fucino, gestiti dai Servizi Radiomarittimi e Satellitari di Telecom Italia, prestano servizi telefonici, dati e fax a copertura globale e spot per gli standard Inmarsat di tipo A, B, C, M e Aeronautico.

    Dove trovarlo su Internet
    http://www.inmarsat.org


    Terminale Satellitare trasportabile Inmarsat-B modello "Saturn-bp NERA"

    Cosa è
    E' un terminale che consente di utilizzare il servizio a copertura Globale/Spot Inmarsat telefonico di alta qualità, fax e dati.

    Il canale dati consente applicazioni di tipo multimediale quali: Internet/Intranet (con tutti i relativi servizi), videoconferenza, transfer file.

    Dove è stato utilizzato
    Centro di ricerca Piramide CNR sull'Himalaya e per Videoconferenze FIAT Auto dalla sede Russa e Turca

    Dettagli Tecnici


    Voice 16 kb/s voice coding
    Fax  9.6 kb/s digital
    Telex 50 baud
    Data 9.6 kb/s
    High Speed Data 64 kb/s
      56 kb/s

    System specifications

    Tx Frequency  1626.5 - 1646.5 MHz
    EIRP  33/25 dBW
    RX Frequency  1525.0 - 1545.0 MHz
    Channel Spacing  20 kHz
    G/T  -4 dB/K
    Antenna  Square 0.6 m

    Physical characteristics

    Size  63 cm x 48 cm x 21 cm
    Material  Moulded polyethylen case
    Weight  18 kg

    Environmental conditions

    Temperature  Operating: -25³C to +55³C
    Storage  -50³C to +80³C
    Rain  100mm/hour
    Shock  90 cm drop

    Electromagnetic compatibility

    Radiated EN 55022 class B
    Conducted EC 801

    Power requirements

    Voltage 10 - 34 VDC
      90 - 276 VAC
    Consumption receive 28W
      transmit 105W (< total)

    Interfaces

    Ext. tel/fax outlets :  5 x 2 wire with echo cancelling and touch-tone dialling
    Fax: CCITT G3 at 9.6 kb/s
    PC: 9-pin RS 232
    Printer: 9-pin RS 232
    DTE: 25-pin RS 232

    Operational characteristics

    Set-up time  < 2 minutes
    Antenna separation  Up to 90 m (depending on cable type)
    Short number dial  99 number with alphanumeric names

    Terminale satellitare portatile Inmarsat-miniM modello Thrane&Thrane TT3060A"

    Cosa è
    E' un terminale di dimensioni molto contenute (più piccolo di un lap-top) che consente di utilizzare il servizio a copertura mondiale (a spot) Inmarsat telefonico, fax e dati. La modalità di funzionamento è analogo ai principi tecnici del sistema GSM.

    Il canale dati consente servizi di posta elettronica e trasferimento file.

    Dove è stato utilizzato
    Molteplici sono state le importanti applicazioni tra le più famose ricordiamo "Overland", le regate del navigatore solitario Giovanni Soldini e la nota corsa a tappe, a livello mondiale, di 200Km nel deserto del Shaara "Marathon des sables"

    Dettagli Tecnici
    General Specifications: Inmarsat-phone spot-beam operation. Meets or exceeds current and proposed specifications.
    Antenna: Directional RHCP Patch Array with +/- 15 deg. elevation and +/- 15 deg. vertical beam width.
    G/T: -17 dB/K minimum.
    EIRP: 11-17 dBW in 2 dB steps.
    Antenna Cable: SMB/SMB female, max. cable loss 10 dB at L-Band, 1.8 ohm at DC.
    Operating Frequencies: Receive 1525.0-1559.0 MHz, Transmit 1626.5-1660.5
    MHz. Channel Spacing: 1.25 kHz.
    Rx-Modulation: 5.6 kbps O-QPSK SCPC (voice/fax/data), 6 kbps BPSK TDM.
    Tx Modulation: 5.6 kbps O-QPSK SCPC (voice/fax/data), 3 kbps BPSK TDMA.
    Voice: 4.8 kbps AMBE (3.6 kbps voice, 1.2 Kbps FEC.
    Async. Data Rate: Max. 2.4 kbps.
    Phone Interface: 2-wire 600 ohm CCITT Rec. G.473, standard DTMF telephones,RJ-11 jack.
    Fax Interface: 2-wire 600 ohm CCITT Rec. G.473, T.30 Group-III Fax, , max. 2.4 kbps, RJ-11 jack.
    Data Interface: Serial EIA standard RS-232E, Hayes compatible, max. 19.2 kbps, DB-9 female connector.
    Printer Interface: Serial EIA standard RS-232E, max. 19.2 kbps, DB-9 female connector.
    SIM Card: GSM like operation, ISO-7816.
    Power Supply: 9-18Vdc, typical 370mW listen mode, 8W talk mode and 20W in fax/data mode.
    Solar Panel Interface: 15-25V dc input.
    Battery Capacity: Typical listen time 48 hours, talk time typical 150 min. and fax/data time 50 min.
    Standard AC Adapter: 90-265 Vac, 40-70 Hz, 5 W, charge time 5-6 hours.
    Optional AC Adapter: 90-265 Vac, 40-70 Hz, 15 W, charge time typ. 2 hours.
    Ambient temperature: -25oC to 55oC operating, -40oC to 80oC storage.
    Relative humidity: 95% non-condensing at 40oC.
    Vibration Survival: Random 5-20 Hz 0.05 g2/Hz, 20-150 Hz -3dB/Oct. (1.7g rms).
    Shock: Half sine, 20g/11 ms.
    Dimensions and Weight: H x W x D, 52 mm x 270 mm x 200 mm., 2.2 kg (incl. handset, battery pack and antenna)

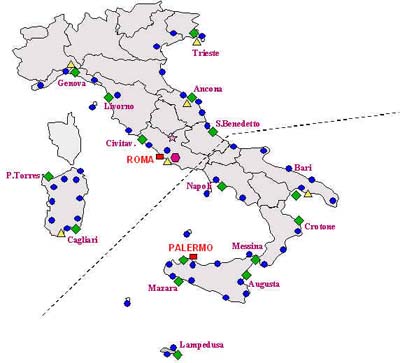

    Rete RADIO COSTIERA TELECOM ITALIA

    Presta servizi ai natanti in navigazione in tutti i mari del mondo attraverso collegamenti radio nelle gamme di frequenza MF, MF/HF, HF e VHF.

    La rete è costituita da due Centri Operativi Presidiati (Roma e Palermo) dai quali sono telegestiti la totalità degli impianti radio rice-trasmittenti periferici.

    Servizi di Sicurezza

  • Salvaguardia della vita umana in mare, con ascolto continuo 24 ore su 24 sulle frequenze internazionali di soccorso.
  • Sicurezza alla navigazione .
  • Ricezione chiamate di soccorso in DSC (MF/HF, VHF).
  • Diffusione dei bollettini meteorologici sui canali di corrispondenza pubblica VHF, MF/HF.
  • Trasmissione continuativa bollettini meteo sul canale isofrequenziale VHF (ch 68)
  • Collegamenti diretti con le Capitanerie di Porto
  • Collegamenti con il Centro Italiano Radio Medico (CIRM)

    Servizi Commerciali


  • Traffico telefonico (automatico e tramite operatore)
  • Traffico telegrafico (tramite operatore)
  • Traffico Telex (automatico e tramite operatore)
  • Traffico Fax/Dati (automatico)

    Ricetrasmettore VHF "Furuno FM8500"

    Cosa è
    Apparato per comunicazioni radio VHF a breve distanza integrato con sistema automatico di identificazione del chiamante (DSC - Digital Selective Calling).

    L'apparato risponde alle norme dettate dal GMDSS (Global Maritime Distress and Safety System), il sistema riconosciuto a livello internazionale per la salvaguardia della vita dell'uomo in mare.

    Dove è stato utilizzato
    Gran parte delle navi mercantili e passeggeri ne sono dotati per garantire la sicurezza in mare e le comunicazioni commerciali.

    Dove trovarlo su Internet
    http://www.furuno.com

    Dettagli Tecnici


  • Pre-programmed with all ITU channels.
  • PLL frequency synthesizers for high frequency stability.
  • Simplex/semi-duplex operation with single antenna.
  • Built-in Digital Selective Calling (DSC).
  • Complies with GMDSS requirements for voice communications.
  • Full Class-A DSC function -- including distress alert transmission.
  • All U.S. and International channels.
  • Big, bright liquid crystal display (LCD).
  • Bridge wing remotes available.
  • Dual distress alarm seals.
  • Rugged, splash-proof housing.
  • Big, loud commercial-grade speaker.
  • Programmable multiple or dual scanning capabilities.
  • Instant, single-button Ch. 16 access.
  • Ten weather channels.
  • 25W output power.
  • Large, easy-to-grip hand-held microphone.
  • Mounting possibilities: table-top, overhead or flush-mount.

    Ricetrasmettore SSB "Furuno FS1562"

    Cosa è
    Apparato per comunicazioni radio SSB a media e lunga distanza con associato sistema automatico di identificazione del chiamante (DSC - Digital Selective Calling).

    L'apparato risponde alle norme dettate dal GMDSS, il sistema riconosciuto a livello internazionale per la salvaguardia della vita dell'uomo in mare.

    Dove è stato utilizzato
    Gran parte delle imbarcazioni da diporto e da pesca ne sono dotati per garantire la sicurezza in mare e le comunicazioni commerciali.

    Dove trovarlo su Internet
    http://www.furuno.com
